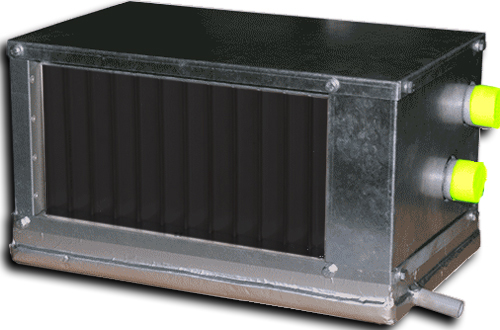

Канальные охладители КВО, ВОВ
Применение:
Системы вентиляции
Назначение:
Охлаждение воздуха
Снаружи трубок:
Воздух
Жидкость:
Вода, гликоль
Трубки:
Медь (Cu)
Оребрение:
Алюминий (Al)
Системы вентиляции
Назначение:
Охлаждение воздуха
Снаружи трубок:
Воздух
Жидкость:
Вода, гликоль
Трубки:
Медь (Cu)
Оребрение:
Алюминий (Al)
Воздухоохладители предназначены для охлаждения воздуха в канальных системах вентиляции и кондиционирования воздуха.
Канальные воздухоохладители используются для установки непосредственно в прямоугольные или круглые воздуховоды.
| Обозначение | Размер сечения канала (ширина х высота), мм |
| КВО 40-20 | 400х200 |
| КВО 50-25 | 500х250 |
| КВО 50-30 | 500х300 |
| КВО 60-30 | 600х300 |
| КВО 60-35 | 600х350 |
| КВО 70-40 | 700х400 |
| КВО 80-50 | 800х500 |
| КВО 90-50 | 900х500 |
| КВО 100-50 | 1000х500 |
| Обозначение | Размер сечения канала (ширина х высота), мм | Расход воздуха, м3/час | Сопротив-ление по воздуху, Па | Мощность теплообменника в режиме охлаждения, кВт |
Площадь нагрева, м2 |
| 3-х рядные | |||||
| КВН 50-25-3 | 500х250 | 1000 | 46 | 4 | 10,3 |
| 1500 | 89 | 5 | |||
| 2000 | 143 | 7 | |||
| КВН 50-30-3 | 500х300 | 1000 | 34 | 4 | 12,3 |
| 1500 | 66 | 5 | |||
| 2000 | 106 | 7 | |||
| КВН 60-30-3 | 600х300 | 2000 | 79 | 7 | 14,8 |
| 3000 | 153 | 10 | |||
| КВН 60-35-3 | 600х350 | 2000 | 61 | 8 | 17,2 |
| 3000 | 119 | 11 | |||
| 4000 | 191 | 13 | |||
| КВН 70-40-3 | 700х400 | 3000 | 74 | 11 | 23,0 |
| 5000 | 172 | 22 | |||
| КВН 80-50-3 | 800х500 | 4000 | 66 | 15 | 32,8 |
| 7000 | 166 | 21 | |||
| КВН 90-50-3 | 900х500 | 5000 | 79 | 18 | 36,9 |
| 8000 | 170 | 25 | |||
| КВН-100-50-3 | 1000х500 | 5000 | 66 | 19 | 41,0 |
| 8000 | 143 | 27 | |||
