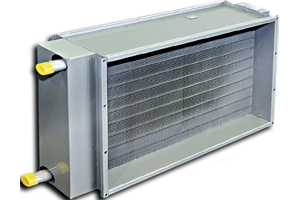

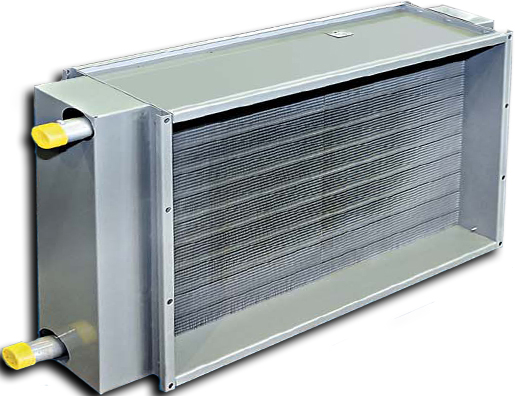

Канальные нагреватели КВН, ВНВ

Канальные нагреватели КВН, ВНВ

Применение:
Системы вентиляции

Назначение:
Нагрев воздуха

Снаружи трубок:
Воздух

Жидкость:
Вода, гликоль

Трубки:
Медь (Cu)

Оребрение:
Алюминий (Al)

Воздухонагреватели предназначены для нагрева воздуха в канальных системах вентиляции и кондиционирования воздуха.

Канальные воздухонагреватели используются для установки непосредственно в прямоугольные или круглые воздуховоды.

Обозначение Размер сечения канала (ширина х высота), мм Расход воздуха, м3/час Сопротив-ление по воздуху, Па

Мощность теплообменника в режиме охлаждения, кВт

 Площадь нагрева,    м2
2-х рядные
КВН 40-20-2 400х200 400 10 Не рекомендуется использовать в режиме охлаждения 3,2
650 22
800 31
КВН 50-25-2 500х250 1000 24 5,7
1500 47
2000 76
КВН 50-30-2 500х300 1000 18 6,9
1500 35
2000 56
КВН 60-30-2 600х300 2000 42 8,3
3000 81
КВН 60-35-2 600х350 2000 32 9,6
3000 63
4000 101
КВН 70-40-2 700х400 3000 39 12,9
5000 91
КВН 80-50-2 800х500 4000 35 18,4
7000 88
КВН 90-50-2 900х500 5000 42 20,7
8000 90
КВН-100-50-2 1000х500 5000 35 23,0
8000 76
3-х рядные
КВН 50-25-3 500х250 1000 46 4 10,3
1500 89 5
2000 143 7
КВН 50-30-3 500х300 1000 34 4 12,3
1500 66 5
2000 106 7
КВН 60-30-3 600х300 2000 79 7 14,8
3000 153 10
КВН 60-35-3 600х350 2000 61 8 17,2
3000 119 11
4000 191 13
КВН 70-40-3 700х400 3000 74 11 23,0
5000 172 22
КВН 80-50-3 800х500 4000 66 15 32,8
7000 166 21
КВН 90-50-3 900х500 5000 79 18 36,9
8000 170 25
КВН-100-50-3 1000х500 5000 66 19 41,0
8000 143 27
